振動試驗臺選型的基本要素及參數介紹!
對于試驗工況,如何選擇合適的振動試驗臺,如何計算附加振動力(推力)是必須面對的問題。如果推力太小,振動臺就會過載,導致功率放大器或動圈損壞。推力選擇太多是浪費資源,完全沒有經濟性。
那么對于業內新人來說如何選擇合適的振動試驗臺?如何選型?該考慮哪些參數,這是必須掌握的技能,下面小編給大家講解下。
振動試驗臺垂直振動選型參數:
F(加振力)= Σm(總(zong)質量) × A(加速度)
F:必(bi)要的加振力[N]A:試驗最大加速度(m/s2)
m1:振動臺動圈質量(kg)
m2:垂直擴展(zhan)臺質量(kg)(也有不使(shi)用的時(shi)候)
m3:試驗體和夾具的質量(kg)
Σm = m1 + m2 + m3(kg)
例:正(zheng)弦定頻(pin)試驗(yan)條(tiao)件
頻(pin)率10Hz、加(jia)速度(du):10G(1G=9.8m/s2)、
試(shi)驗體和夾具(ju)質量m3:40kg、
現(xian)在以(yi)振動試驗臺JQA-202-335[最大正弦加振力40kN]動圈質量45kg、垂直擴(kuo)張臺JQ-20(質量30kg、共振點600Hz)使用 、此(ci)時需要的(de)加振力
F =(40+45+30)×10×9.8 = 11270 [N] = 11.27[kN]
安(an)全(quan)系(xi)數取1.2后,11.27×1.2 = 13.524[kN] < 40 [kN]
※40kN振動臺J250垂(chui)直方(fang)向可以對應。
F(加振力) = Σm(總質量(liang)) × A(加速(su)度)

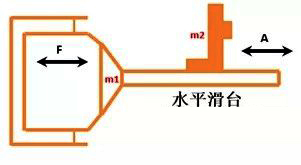

m1:振動臺(tai)動圈(quan)質(zhi)量+水平(ping)滑(hua)臺(tai)質(zhi)量+連接頭(tou)(牛頭(tou))質(zhi)量(kg)
【注意(yi):一般廠家產品式樣(yang)中,動圈(quan)和水(shui)平(ping)滑臺(tai)質量分開(kai)顯(xian)示。有(you)的廠家式樣(yang)書中水(shui)平(ping)滑臺(tai)質量中含(han)連(lian)接頭(牛頭)質量。】
m2:試驗體和(he)夾具的(de)質量(kg)
例:正弦定頻(pin)試驗(yan)條件
頻率10Hz、加速(su)度10G(1G=9.8m/s2)、
m2質(zhi)量(liang)40kg(即垂直方向的m3)
現在試驗室只有
JQA-202-335靜壓軸承水平臺TBH-6使用,質量100kg,共振點1600Hz,最大正弦加振力40kN
此時(shi)需要的加振力
F=(100+40)×10×9.8=13720[N]=13.72[kN]
安全系數(shu)1.2使用(yong),13.72×1.2 =16.464[kN]<40kN
※ 40kN振動臺J250水平(ping)滑臺TBH-6水平(ping)方向可以對應。
總結:
當(dang)加(jia)振(zhen)(zhen)力不(bu)夠時(shi),需要重(zhong)新(xin)選(xuan)擇(ze)加(jia)振(zhen)(zhen)力大的振(zhen)(zhen)動(dong)試驗臺,并對應實際(ji)現有振(zhen)(zhen)動(dong)試驗臺參數(shu)重(zhong)新(xin)計(ji)算(suan)。當(dang)加(jia)振(zhen)(zhen)力偏大時(shi),重(zhong)新(xin)選(xuan)擇(ze)加(jia)振(zhen)(zhen)力小的振(zhen)(zhen)動(dong)試驗臺,同樣對應實際(ji)現有振(zhen)(zhen)動(dong)試驗臺參數(shu)重(zhong)新(xin)計(ji)算(suan)。盡量做到(dao)成本(ben)最優化。加(jia)振(zhen)(zhen)力計(ji)算(suan)后,再結合(he)前節所述計(ji)算(suan)位移、速(su)度(du)(du)、加(jia)速(su)度(du)(du)、使用頻率范(fan)圍,便可基本(ben)上(shang)確定(ding)最合(he)適的振(zhen)(zhen)動(dong)試驗臺。加(jia)振(zhen)(zhen)力計(ji)算(suan)是(shi)維(wei)護設備(bei)安全運行的最基本(ben)方式,切記!
