使用機械沖擊試驗臺做可靠性測試必須了解的常識!
電子產(chan)(chan)品在生產(chan)(chan)過程(cheng)(cheng)(cheng)、搬運過程(cheng)(cheng)(cheng)、運輸過程(cheng)(cheng)(cheng)、乃至使用的時候(hou),都會受(shou)到機械(xie)沖(chong)擊(ji)的作用,而機械(xie)沖(chong)擊(ji)試驗(yan)通過設備去(qu)模擬(ni)這些過程(cheng)(cheng)(cheng)中所產(chan)(chan)生的撞擊(ji)去(qu)驗(yan)證(zheng)產(chan)(chan)品耐受(shou)沖(chong)擊(ji)的能力。
機械沖(chong)擊試驗:
沖(chong)(chong)擊(ji)實驗(yan)的(de)主要目(mu)的(de)是為了模擬產(chan)品(pin)(pin)或者設備的(de)運輸過(guo)程(cheng)中,可(ke)(ke)能會遭遇(yu)到(dao)的(de)沖(chong)(chong)擊(ji)(沖(chong)(chong)擊(ji)效應為主),并透過(guo)沖(chong)(chong)擊(ji)波瞬(shun)間暫態能量的(de)交換,分析(xi)產(chan)品(pin)(pin)承受外(wai)界沖(chong)(chong)擊(ji)環境的(de)能力。試驗(yan)的(de)目(mu)的(de)在于了解其結構弱(ruo)點以及(ji)功能退(tui)化(hua)情況(kuang),有助于了解產(chan)品(pin)(pin)的(de)結構強(qiang)度以及(ji)外(wai)觀抗沖(chong)(chong)擊(ji)、跌落等特性(xing)。有效地評估(gu)產(chan)品(pin)(pin)的(de)可(ke)(ke)靠(kao)性(xing)和(he)監控生產(chan)線產(chan)品(pin)(pin)的(de)一(yi)致(zhi)性(xing)。

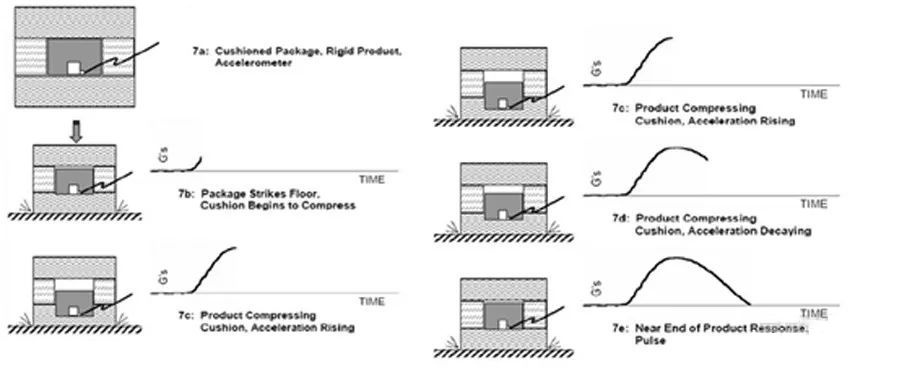

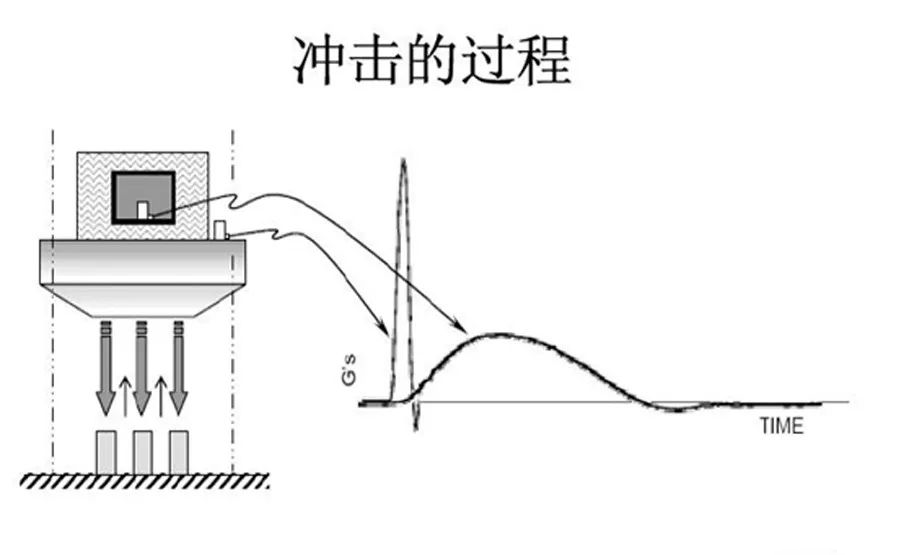

我們把產(chan)品受(shou)到沖(chong)擊一(yi)瞬間的(de)整個過(guo)程(cheng)分解(jie)開來,產(chan)品受(shou)到沖(chong)擊的(de)過(guo)程(cheng)大致如(ru)下(xia)圖(tu),通過(guo)下(xia)面的(de)圖(tu)片我們可以(yi)清晰的(de)感受(shou)到產(chan)品受(shou)到撞擊或者跌落的(de)一(yi)瞬間產(chan)品被壓縮,再把應力釋放的(de)整個過(guo)程(cheng):
機械沖(chong)擊試驗的(de)目的(de):
通過(guo)可(ke)控(kong)的加(jia)速(su)度和脈寬的沖擊(ji),來(lai)衡量(liang)產品耐受沖擊(ji)的能(neng)力,也可(ke)以通過(guo)專(zhuan)業的沖擊(ji)分析,結合相應的跌落的數據,去衡量(liang)產品包裝(zhuang)的強度。
機械沖擊(ji)試驗的分類
機械沖擊試驗,按照實(shi)驗脈沖的波(bo)形(xing),大致可以(yi)(yi)分為以(yi)(yi)下幾(ji)類:

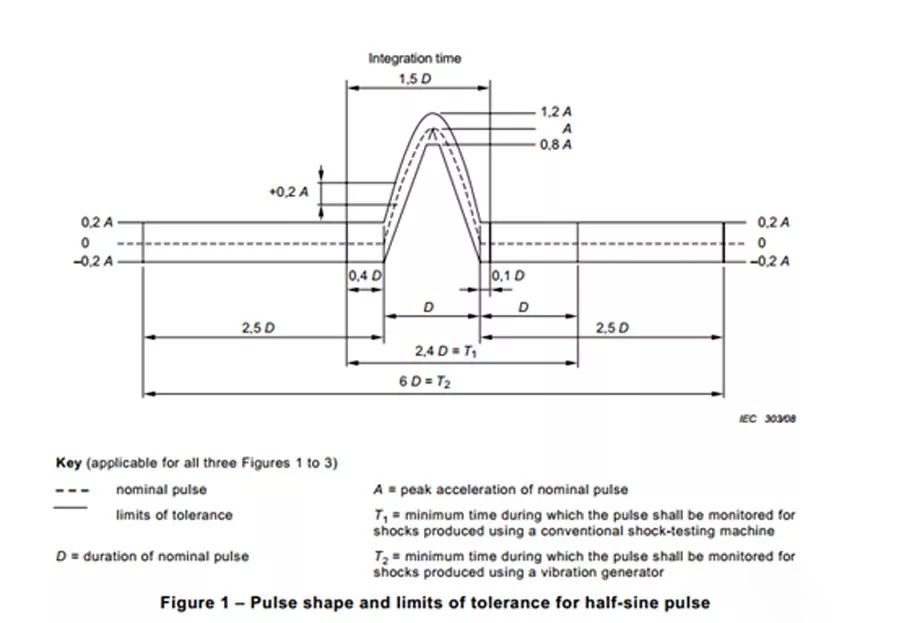

半(ban)正弦波(bo)沖擊試(shi)驗 (half-sine pulse) :顧名(ming)思義,這類(lei)沖擊測試(shi)所產(chan)生的脈沖波(bo)形為半(ban)個正弦波(bo)。

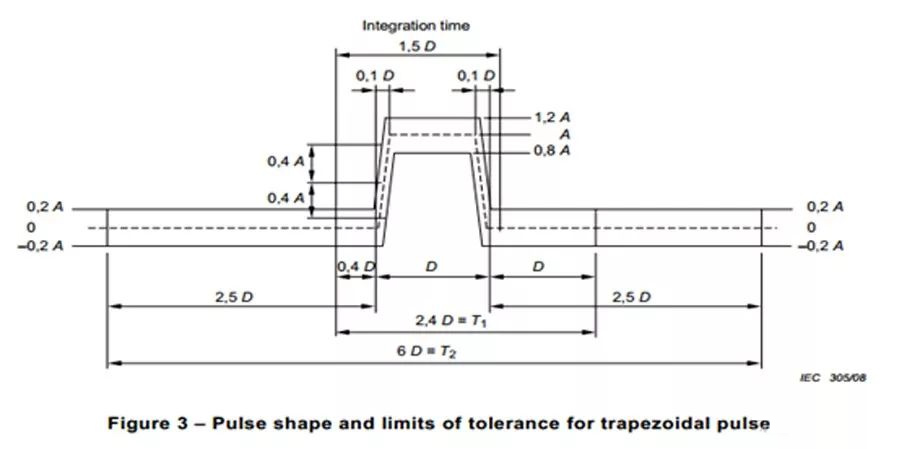

梯(ti)形(xing)波沖擊(ji)試驗 (trapezoidal pulse) :顧名思(si)義其沖擊(ji)的(de)波形(xing)類似一個梯(ti)形(xing),這(zhe)個測試也(ye)常常被稱為方形(xing)波沖擊(ji)試驗。

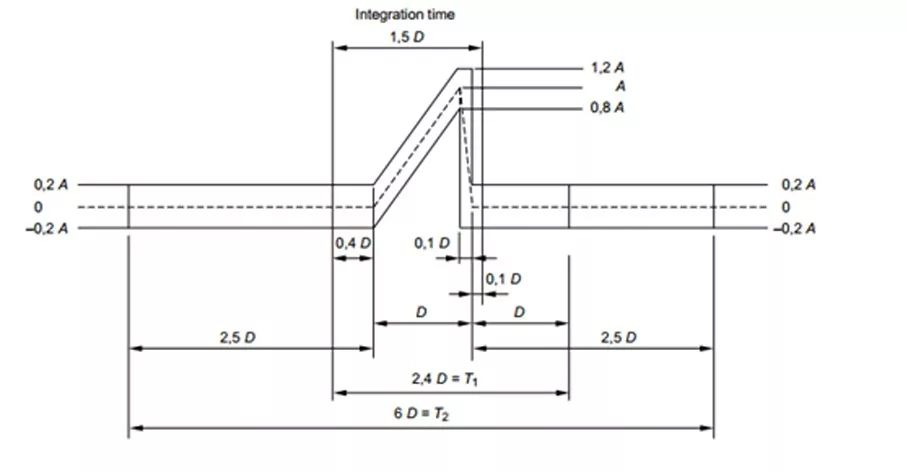

后峰鋸(ju)齒(chi)波沖擊試驗(yan)(yan) (final-peak saw-tooth pulse) :試驗(yan)(yan)沖擊的(de)波形為一個后峰鋸(ju)齒(chi)波。
其他不適用于上(shang)述機(ji)械(xie)沖擊來解析的(de)類似試(shi)驗。目前人(ren)們(men)提到(dao)的(de)機(ji)械(xie)沖擊試(shi)驗,狹(xia)義的(de)來說應該僅(jin)僅(jin)是上(shang)面(mian)提到(dao)的(de)三種波(bo)形的(de)機(ji)械(xie)沖擊(mechanical shock)試(shi)驗或者(zhe)碰撞(bump)試(shi)驗(分別對應國標GB/T2423.5&6),但是目前流通的(de)相當標準還有很多也叫做沖擊的(de)測試(shi),人(ren)們(men)也把其歸納為沖擊測試(shi),其大致有斜面(mian)沖擊、彈簧錘(chui)沖、擺錘(chui)沖擊等等。
各類波形(xing)機械(xie)沖擊試(shi)驗對應的速(su)度計算公式:
半(ban)正弦波(bo):ΔV=2/π*A*D*10-3
梯形(xing)波:0.9*A*D*10-3
后峰鋸(ju)齒波:*A*D*10-3
機械沖擊所(suo)導致的(de)產(chan)品的(de)失效(xiao):
1:鄰近組件(jian)相互(hu)碰撞而(er)導致(zhi)組件(jian)的損壞。
2:電性(xing)絕緣破壞或電介質強(qiang)度及電磁特性(xing)改變以及由于這些(xie)的(de)改變而導致(zhi)的(de)電性(xing)能的(de)實效。
3:結構過度(du)負荷而永久變形(xing)。
4: 加速材(cai)料(liao)疲勞破壞。
5:引起摩擦(ca)(潤滑(hua)性)性能(neng)。
6:機械(xie)沖(chong)擊(ji)試驗的標準:
機械沖擊試驗的相關標(biao)準有GB/T 2423.5、GB/T 2423.6、IEC 60068-2-27、EIA-364-27、JESD 22-B104C等(deng)。
