電動汽車鋰電池測試振動試驗臺主要參考的測試標準!
前言:電動汽車鋰離子電池作為電動汽車最常用的電池類型,目前使用的非常多,鋰離子電池在各種振動和溫度環境變化中對使用壽命會有很大的影響,因此我們需要使用振動試驗臺來測試它的可靠性、耐用性。隨著振動試驗不斷發展,常見的測試標準已經開發出來,以模擬對這些不同尺寸級別電池(如電池、模塊、電池組)的長期環境影響,進行試驗!
在(zai)眾(zhong)多電(dian)動(dong)(dong)汽車(che)電(dian)池測試標準(zhun)中,本文(wen)將重點關(guan)注(zhu)四個(ge)振動(dong)(dong)和溫(wen)度方面的(de)著名標準(zhun):SAE J2380、SAE J2464、IEC 62660-2和UN 38.3。【劍喬儀器】振動試驗臺可以為隨機、正弦、沖擊振動測試,以及溫度控制提供一站式完(wan)整解決方案。
SAE J2380-2013
電動汽車(che)蓄電池的(de)振(zhen)動試驗
SAE J2380標準振動目(mu)標譜(pu)基于(yu)實際道路測量數據,旨在模擬行駛10萬英里對電池組和模塊(kuai)的(de)影響。該(gai)標準要求(qiu)一系列隨(sui)機振動目(mu)標譜(pu)應用于(yu)三個垂直軸,試驗(yan)時長從(cong)9分鐘到(dao)38小時不等。

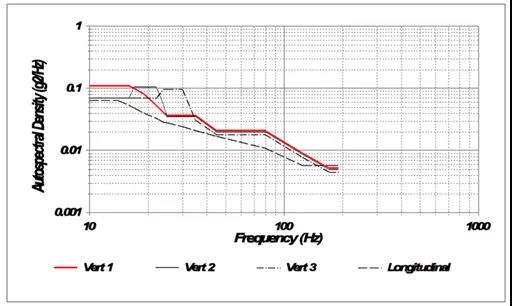

SAE J2380隨機測試目(mu)標(biao)譜
SAE J2464-2009 電動(dong)(dong)和混合動(dong)(dong)力電動(dong)(dong)汽車充電儲能(neng)安全和濫(lan)用試驗 SAE J2464-2009標準評估電(dian)池(chi)和電(dian)池(chi)組的濫(lan)用(yong)容忍度,用(yong)于(yu)測量任何RESS(可充電(dian)儲能系(xi)統)的響應。濫(lan)用(yong)是(shi)指由于(yu)疏忽、事故、訓練不良等原因(yin)違(wei)背電(dian)池(chi)的設計意圖(tu),過度使用(yong)。 在列出的所(suo)有測試類型中,有兩種指(zhi)定的測試類型用于熱沖(chong)(chong)擊循(xun)環(huan)和沖(chong)(chong)擊振(zhen)動測試。熱沖(chong)(chong)擊循(xun)環(huan)包(bao)括5個周期(qi),包(bao)括熱和冷溫度(70℃到-40℃),電池每個周期(qi)時長為1小(xiao)時,電池組每個周期(qi)時長為6小(xiao)時。沖(chong)(chong)擊振(zhen)動試驗在三個垂直軸(zhou)上各施加(jia)3個正(zheng)方向和3個負方向的半正(zheng)弦(xian)沖(chong)(chong)擊。

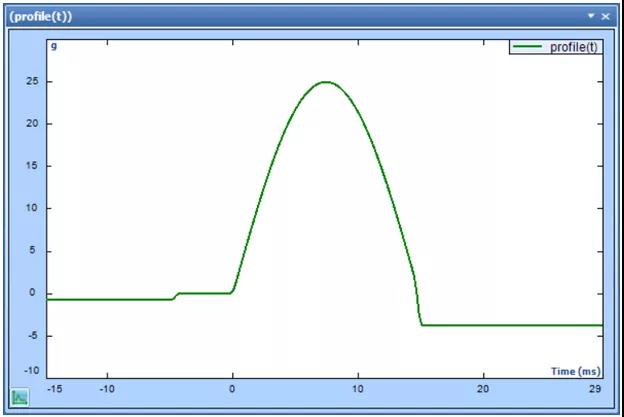

SAE J2464半正弦沖擊目(mu)標(biao)波形(xing)(晶鉆EDM截圖(tu))
IEC 62660-2-2010 電(dian)氣公路用(yong)車的驅動用(yong)輔助鋰電(dian)池(chi).第(di)2部分 可靠(kao)性和(he)濫用(yong)試驗 IEC 62660-2標(biao)準(與(yu)ISO 12405相(xiang)關),規定(ding)了用(yong)于各(ge)種電(dian)池系統的電(dian)動汽車鋰離子(zi)電(dian)池的可靠性和(he)濫用(yong)測(ce)試(shi)(shi)。振動測(ce)試(shi)(shi)要求在電(dian)池的每(mei)個(ge)平面上進行8小(xiao)時(shi)的隨機振動測(ce)試(shi)(shi),以(yi)及(ji)六個(ge)空間方(fang)向的機械沖(chong)擊(ji)測(ce)試(shi)(shi)(半正(zheng)弦)。溫(wen)度測(ce)試(shi)(shi)是(shi)在室溫(wen)下(xia)啟動電(dian)池,以(yi)5K/min的速度提高溫(wen)度,直到最終溫(wen)度達到130℃,并在目(mu)標(biao)溫(wen)度的2k范圍內保持30min。熱循(xun)環(huan)測(ce)試(shi)(shi)需要30個(ge)測(ce)試(shi)(shi)循(xun)環(huan)(85℃到-40℃)。 UN38.3 鋰電(dian)池UN38.3測試程序及標準 UN38.3測(ce)(ce)試(shi)(shi)和標準(zhun)手冊(ce)提供了(le)關于運(yun)輸危險貨物的測(ce)(ce)試(shi)(shi)程序的信息,第38.3節討論了(le)鋰離子(zi)電(dian)池。鋰離子(zi)電(dian)池在運(yun)輸前必須通(tong)過這些測(ce)(ce)試(shi)(shi)。 在(zai)標準列(lie)出的(de)8種測試(shi)(shi)類型中,有3種指(zhi)定(ding)的(de)熱(re)、振動(dong)和(he)沖(chong)(chong)(chong)擊測試(shi)(shi)類型。熱(re)測試(shi)(shi)包(bao)括(kuo)10個(ge)熱(re)和(he)冷溫度(72°C到-40°C)的(de)循環,然后在(zai)環境溫度 (20°C) 下(xia)存儲24小時。振動(dong)測試(shi)(shi)模擬(ni)了(le)運輸電池(chi)的(de)典(dian)型振動(dong),并對三種可能的(de)垂直安裝位(wei)置進行(xing)了(le)3小時以上的(de)掃頻(pin)正(zheng)弦(xian)測試(shi)(shi)。沖(chong)(chong)(chong)擊試(shi)(shi)驗在(zai)三個(ge)垂直安裝位(wei)置各施加3個(ge)正(zheng)方向和(he)3個(ge)負(fu)方向的(de)半正(zheng)弦(xian)沖(chong)(chong)(chong)擊(共18個(ge)沖(chong)(chong)(chong)擊)。

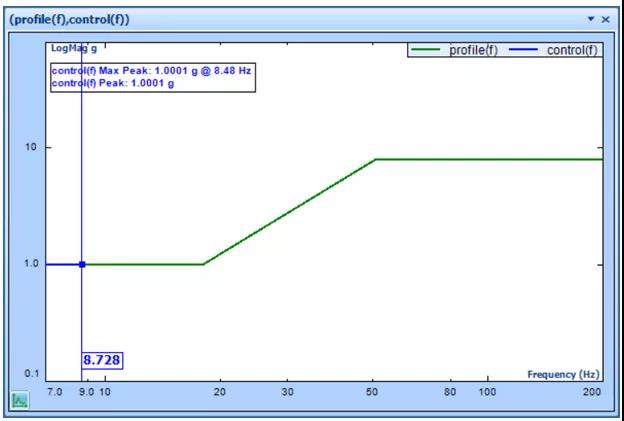

UN38.3掃頻正弦(xian)目標譜(晶鉆EDM截(jie)圖)
更多關(guan)于(yu)電(dian)動汽車振(zhen)(zhen)動測(ce)試(shi)(shi)相關(guan)測(ce)試(shi)(shi)標(biao)準知識,請關(guan)注20年振(zhen)(zhen)動及(ji)環境試(shi)(shi)驗設備生產(chan)廠(chang)家【劍喬儀器】振(zhen)(zhen)動試(shi)(shi)驗臺、振(zhen)(zhen)動試(shi)(shi)驗機、振(zhen)(zhen)動試(shi)(shi)驗系統-試(shi)(shi)驗方案提(ti)供商 violinmp3.com
